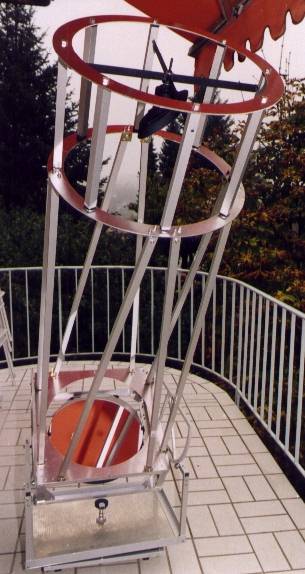

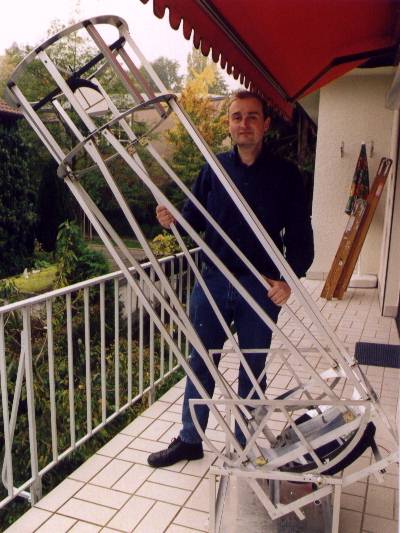

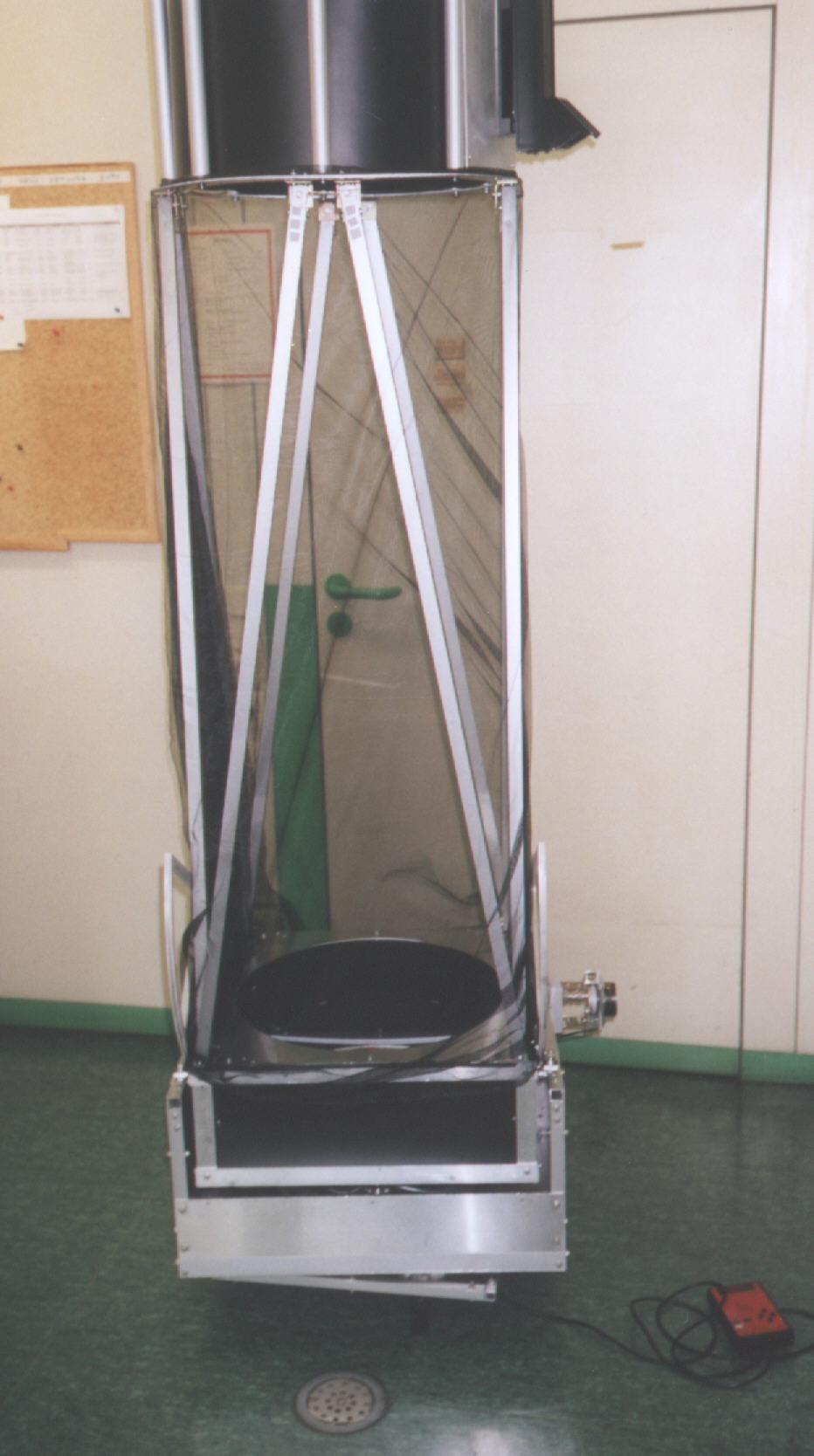

Das fertiggestellte Teleskop im momentanen "Zustand". Im zweiten Bild mit der Schutzhülle aus Kunststoff-Fliegengitter.

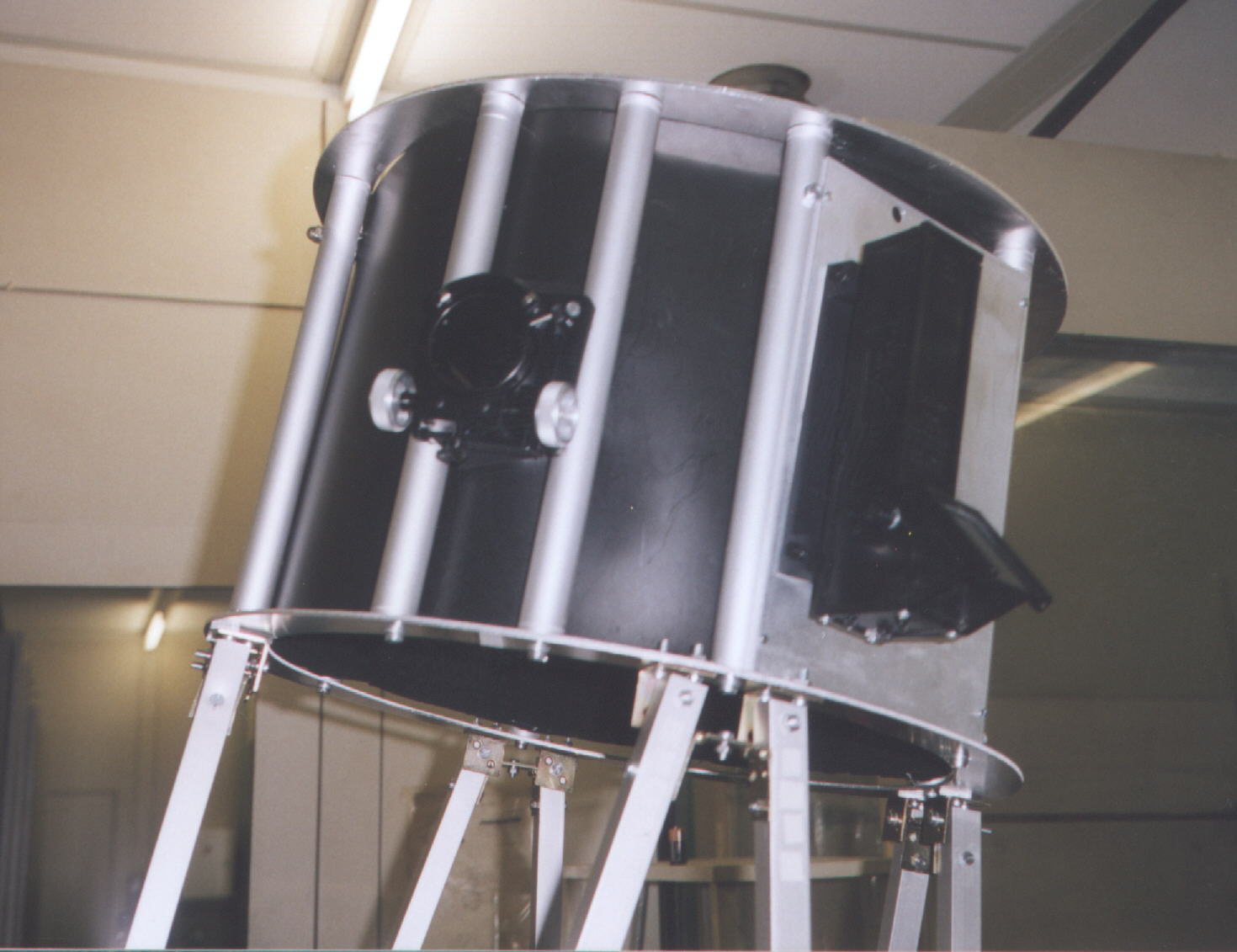

Der Fangspiegelkäfig mit Kydex verkleidet, samt Telrad-Sucher auf einer Aluminumplatte für weiteres Zubehör und JMI-Crayford-Auszug.

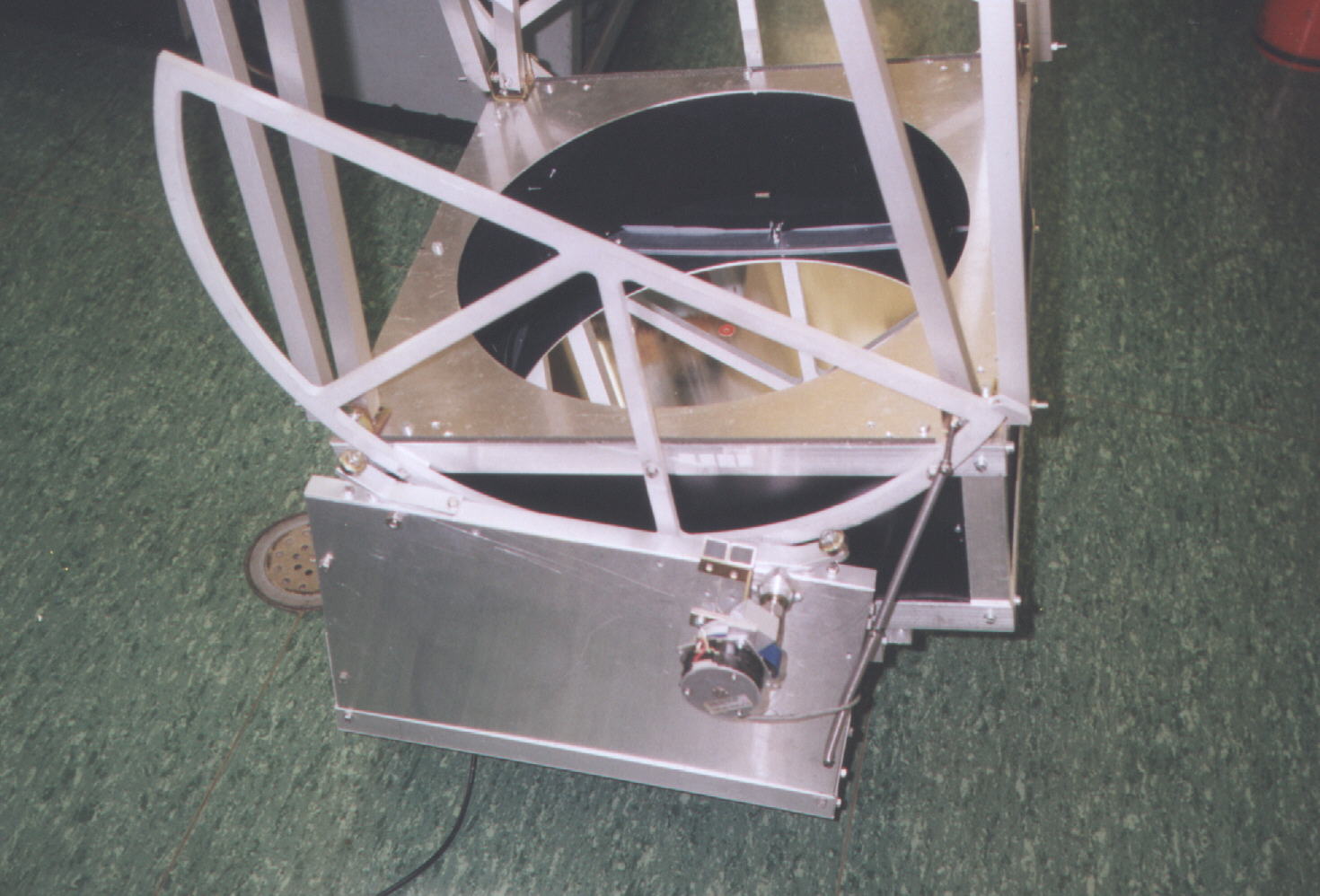

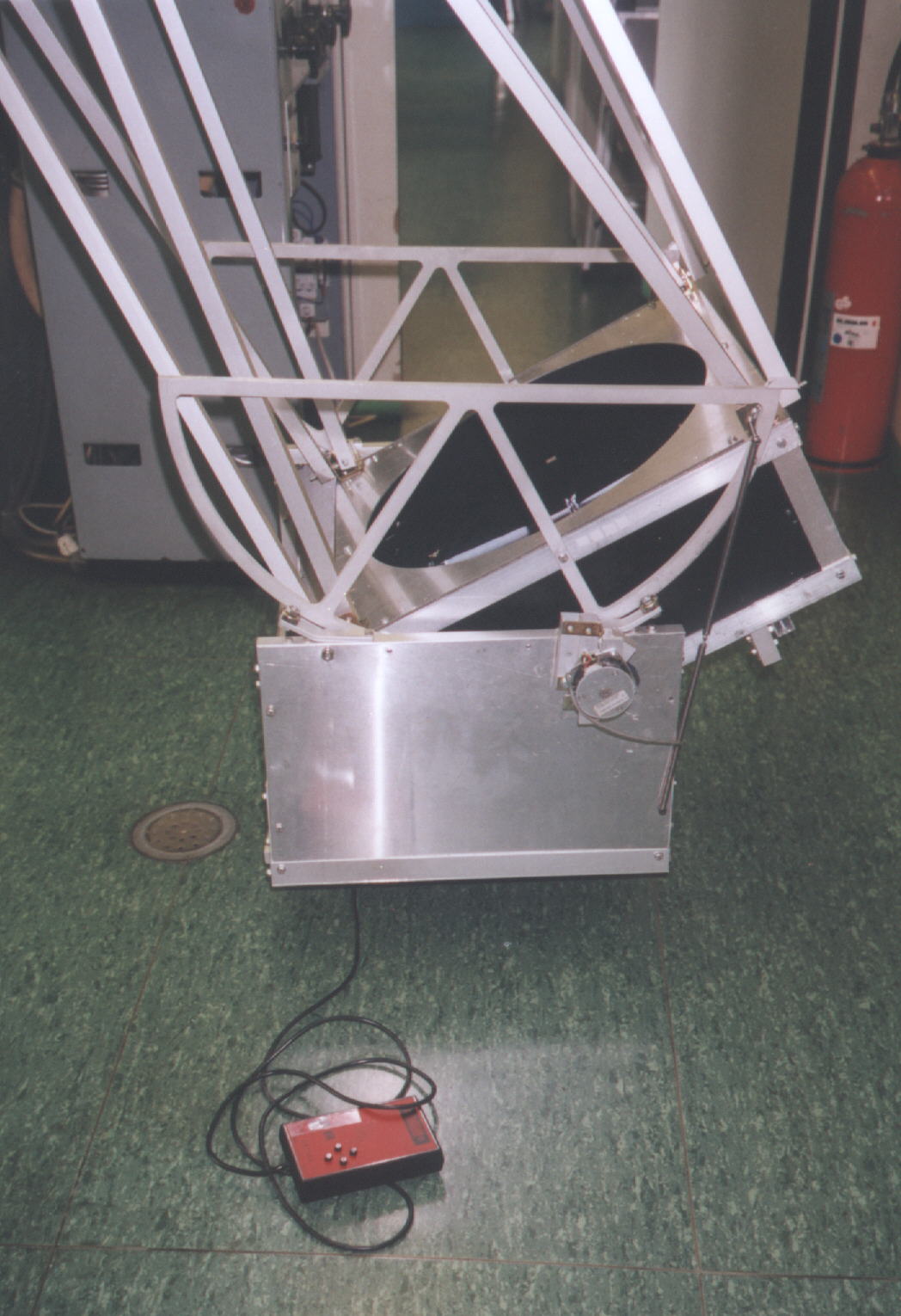

Das künstliche Gegengewicht in Form zweier Stahlzugfedern ersetzt 6 kg. Besonders schön sind die schwingungsdämpfenden Eigenschaften. Das Teleskop schwingt nach längstens 2-3 Sekunden aus. Der (noch unverkleidete) Alt-Motor und das Getriebe sind links daneben zu erkennen.

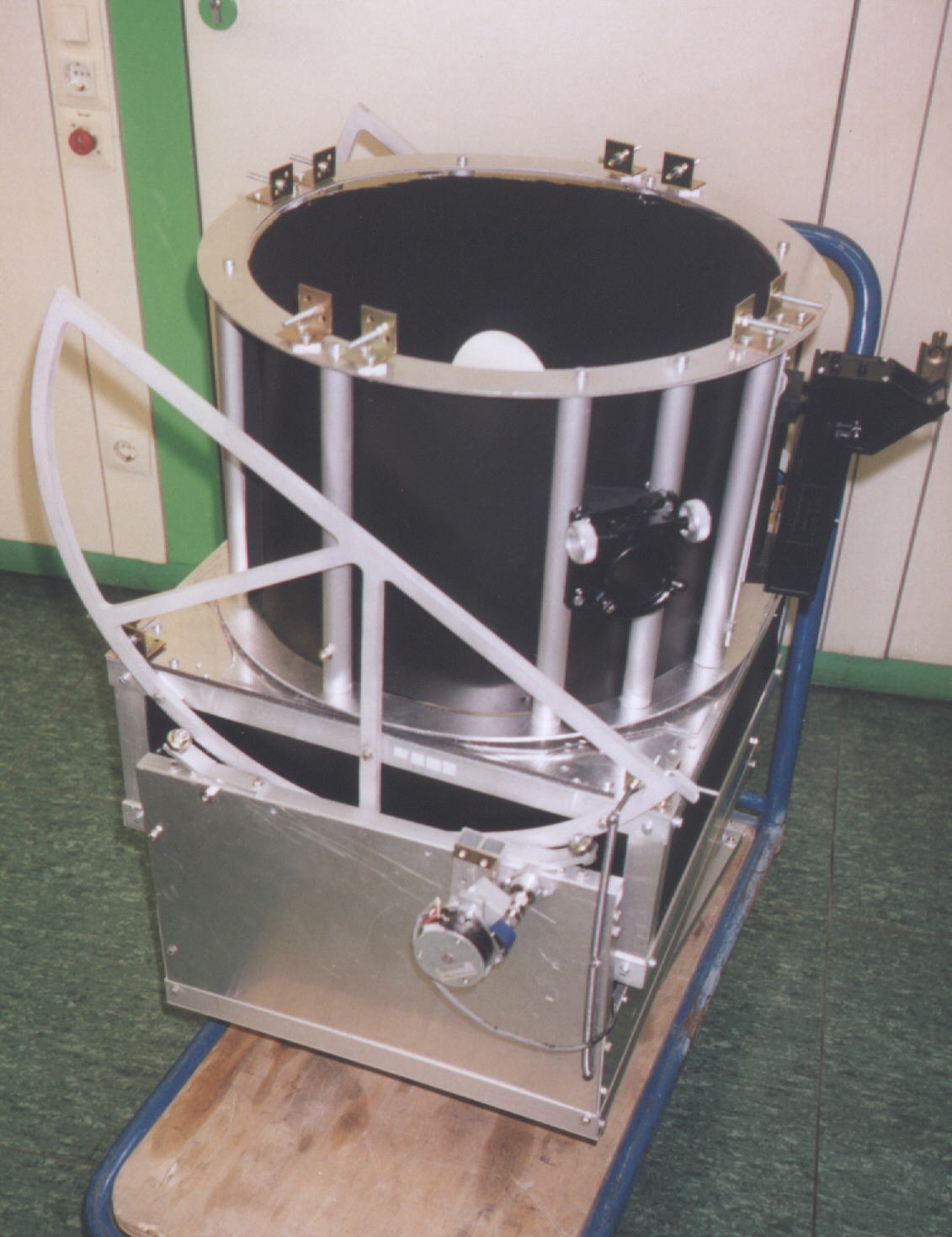

Der Fangspiegelkäfig mit Kydexverkleidung sitzt auf der Mirrorbox fertig für den Transport.
Unten der Dob Driver II, dessen Anschlusselektronik unter dem Teleskop verbaut ist.

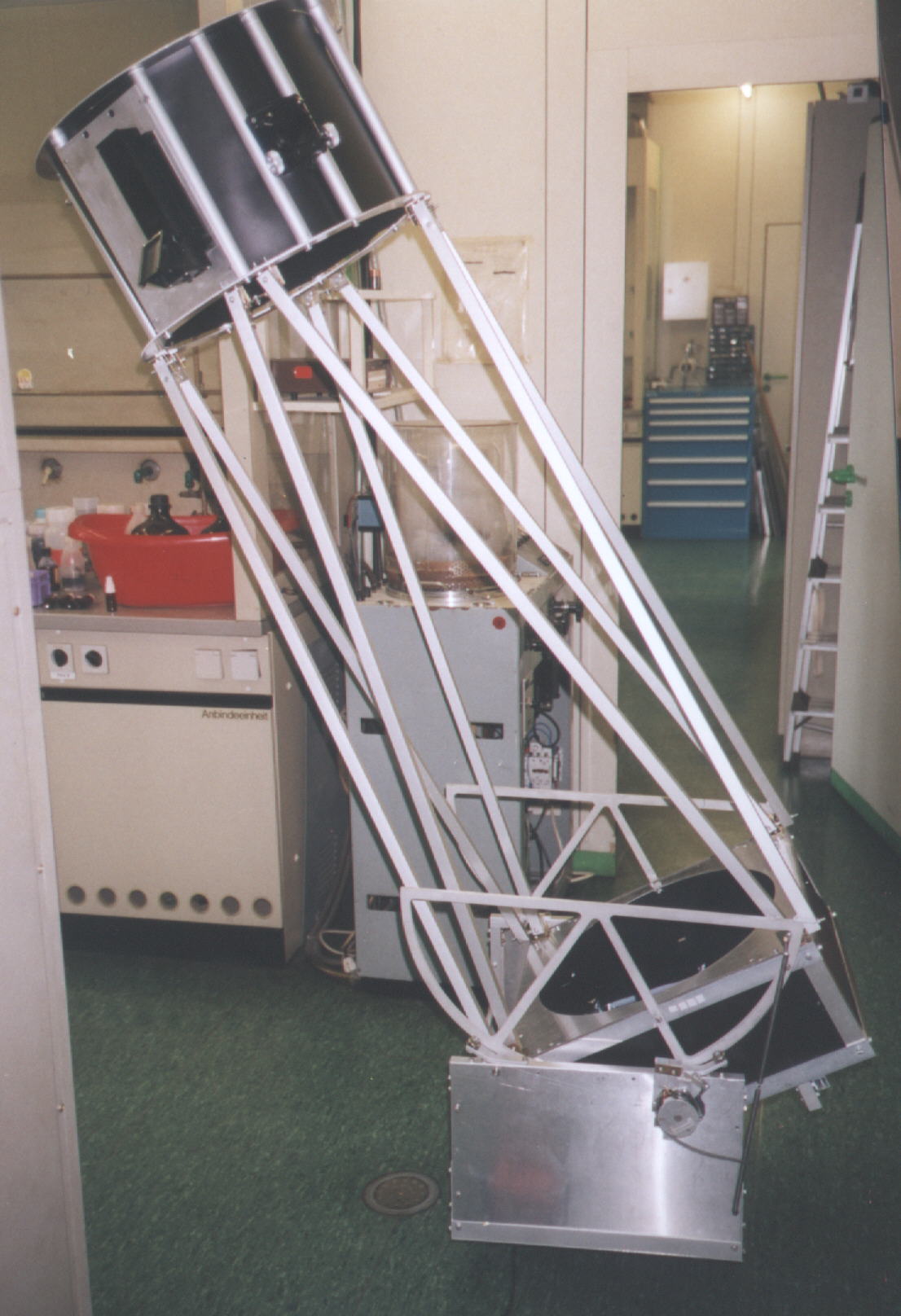

Abb. 1+2: Der Rohbau steht... Erster Test mit eingebauter Optik.
Die Mirrorbox von unten. Die Okularzelle

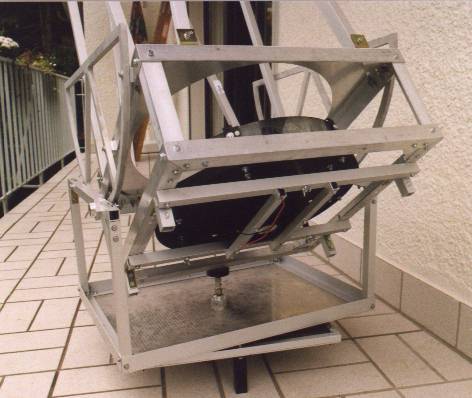

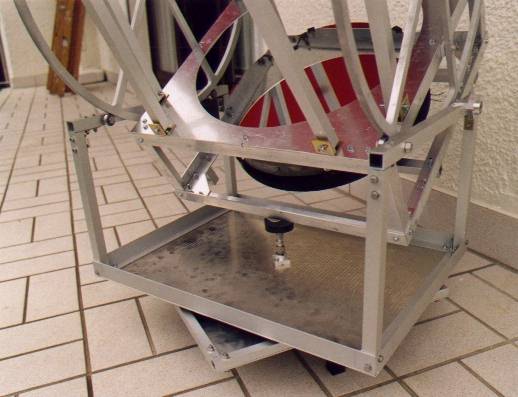

Der Unterbau des Dobsons von der Seite
Die Rockerbox im Rohzustand ohne Versteifungen, Die DEC-Räder an der Mirrorbox

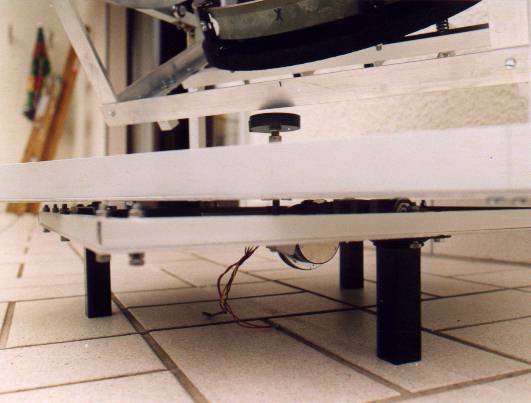

Der Winkelencoder sitzt auf der Zentralachse
Der Standfuß mit Motor, Lauflagern und Zentralachse, Abb.12: Die Rockerbox auf dem Standfuß
